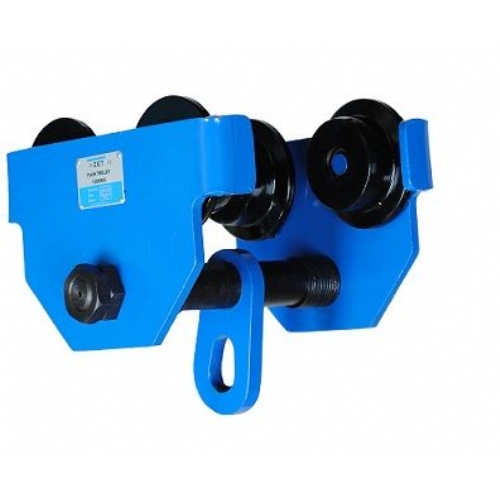

3 TON I-ZET ŞARYO

3 TON I-ZET ŞARYO

Ürün Kodu:IZŞA3
Marka:

Resimler

  • 3 TON I-ZET ŞARYO

Teknik Özellikler

ÜRÜN KODU :IZŞA3
CİNSİ :ŞARYO
KAPASİTE :3 TON
TEST YÜKÜ :44,1 KN
MİN. EĞRİ YARIÇAPI :1,3 (M)
NET AĞIRLIK :24 KG
BRÜT AĞIRLIK25 KG
PAKETLEME ÖLÇÜLERİ :- (U x G x Y ) :34 x 27 x 10 MM
GARANTİ SÜRESİ :2 YIL

Açıklama

UYGULAMA :
Zincirli şaryo el yardımıyla zincirin çekilmesi, düz şaryo ise yine el yardımıyla kaldırılan yükün itilmesi sonucu, monorayın alt flanşının üzerinde hareket ederler.Caraskalı şaryonun altına bağlayarak hareketli hale getirebilirsiniz.Aynı zamanda taşıma bantının üst kısmındaki monoraya düz yada eğimli olarak ve kollu vincede öonte edebilirsiniz.Şaryolar fabrikalarda, madenlerde, iskelelerde, tersanelerde, depolarda ve motor odalarında ekipman montajı yada ürün taşıma amacıyla kullanılabilir.Özellikle elektrik bulunmayan açık alanlarda ekipmanların bakım ve tamiri için idealdirler.

ÖZELLİKLER :
1- Minimum bakım ile emniyetli kullanım.
2-Kompakt tasarım ve küçük ebatlar ile kolay montaj.Kulanım gereksinimlerine göre flanşlar arası teker mesafesi monorayın genişliğine göre kolayca ayarlanabilir.
3-Teker milinde bulunan rulmanlar sayesinde, şaryolar daha az itme yada çekme gücüyle yüksek verimde çalışır.
4-Şaryolar düz yada eğimli 1:6 ve altında olan eğimli yüzeylerde çalışmaya uygundur.
5-Tekerlekler flanşlarla birlikte tasarlanmıştır.Şaryolar küçük radyus ile eğimli I-çubuk üzerinde çalışabilirler.

MONTAJ :
1-Montaj yapılırken ayar rondelalarının adetleri sol ve sağ levhalarının her iki tarafı içinde aynı olmaldıır.Teker flanşı ile I- çubuğunun dışı arasındaki F boşluğuna uyması için gerek görüldüğünde levhaların herhangi bir tarafındaki ayar rondelalarının adeti bir adet arttırılabilir yada azaltılabilir.

2-Şaryo I- çubuğuna monte edildikten sonra askı pimindeki somunları sıkın ve hafif bir yük ile deneme çalışmasını yapın.Tekerler I- çubuğu ile tam temas ettiğinde kilit somunlarını sıkın.Somunları sıkarken son derece dikkatli olunmalıdır.
3-Zincirli şaryoyu I- çubuğuna monte ettikten sonra somunları gevşetin ve mili hareket ettirerek makaralı kol ile I- çubuğu arasındaki boşluğunu değerler kısmında belirtilen şartlara uygun şekilde ayarlayın ve somunları geri sıkın.

ÖNLEMLER :

1-
Kapasitenin üzeri yükleme kesinlikle yapılmamalıdır.
2-Yükü kaldırırken, kaldırılan yükün altından geçmek yada altında çalışmak kesinlikle yasaktır.
3-Zincir sıkışırsa yada zinciri çekmek için uygulanan güç normalden fazla olursa hemen kullanımı bırakın.Yüke dolanan yada takılan herhangi bir şey olup olmadığını kontrol edin.
4-Zincirin takılmasını önlemek için zinciri tekerin yüzeyine doğru eğimli olarak çekmeyiniz.
5-Rulman, dişli, I- profil yüzeyi düzenli olarak greslenmeli, somun ve civataların sıkıştırıldığından emin olunmalıdır.
